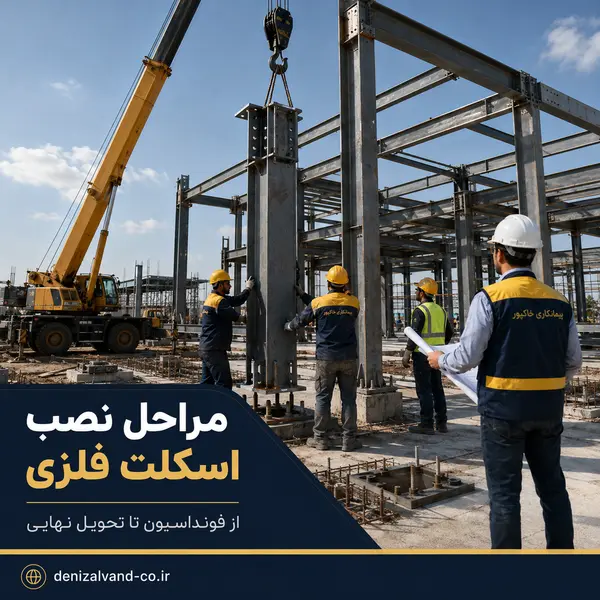

مراحل نصب اسکلت فلزی؛ از آماده سازی فونداسیون تا تحویل نهایی سازه
نصب اصولی اسکلت فلزی یکی از حساس ترین مراحل اجرای ساختمان است؛ زیرا کوچک ترین خطا در جانمایی ستون ها، اتصالات یا شاقول بودن سازه می تواند ایمنی و کیفیت مراحل بعدی پروژه را تحت تاثیر قرار دهد. مجموعه پیمانکاری خاکپور با تجربه اجرای پروژه های ساختمانی و عمرانی، عملیات نصب سازه را بر اساس نقشه های اجرایی، برنامه زمان بندی و الزامات فنی پروژه مدیریت می کند. برای آشنایی با خدمات تخصصی این مجموعه می توانید صفحه طراحی، ساخت و نصب اسکلت فلزی را مشاهده کنید. در ادامه، تمام مراحل نصب اسکلت فلزی از بررسی نقشه ها و آماده سازی فونداسیون تا کنترل کیفیت و تحویل نهایی بررسی می شود.
منظور از نصب اسکلت فلزی چیست؟
نصب اسکلت فلزی مجموعه ای از عملیات اجرایی است که طی آن ستون ها، تیرها، بادبندها، خرپاها و سایر قطعات فولادی ساخته شده در کارخانه یا کارگاه به محل پروژه منتقل و مطابق نقشه های اجرایی مونتاژ می شوند.
این فرایند فقط به قرار دادن ستون و تیر در محل تعیین شده محدود نیست. کنترل فونداسیون، بررسی صفحه ستون ها، انتخاب جرثقیل مناسب، تنظیم موقت اعضا، اجرای اتصالات، شاقول کردن سازه و بازرسی نهایی نیز بخشی از مراحل اجرای اسکلت فلزی هستند.
هماهنگی میان تیم طراحی، سازنده قطعات، پیمانکار نصب، نقشه بردار، مسئول ایمنی و ناظر پروژه اهمیت زیادی دارد. هرگونه ناهماهنگی می تواند باعث دوباره کاری، تاخیر در پروژه یا ایجاد مغایرت میان سازه اجراشده و نقشه های مصوب شود.
چرا رعایت ترتیب مراحل نصب اسکلت فلزی اهمیت دارد؟
اسکلت فلزی وظیفه انتقال بارهای ساختمان به فونداسیون را بر عهده دارد. بنابراین ترتیب نصب اعضا باید به گونه ای باشد که پایداری سازه در تمام مراحل اجرا حفظ شود. سازه ای که هنوز تمام تیرها، بادبندها و اتصالات آن تکمیل نشده است، ممکن است در برابر باد، ضربه یا حرکت تجهیزات نصب مقاومت کافی نداشته باشد.
- کاهش احتمال خطا در جانمایی ستون ها و تیرها
- جلوگیری از تغییر شکل یا ناپایداری موقت سازه
- افزایش دقت در اجرای اتصالات پیچ و مهره ای یا جوشی
- کاهش دوباره کاری و هزینه های پیش بینی نشده
- هماهنگی بهتر میان ساخت قطعات و عملیات نصب
- فراهم شدن شرایط مناسب برای اجرای سقف، دیوارها و تاسیسات
در پروژه های بزرگ، برنامه نصب باید پیش از ورود قطعات به کارگاه آماده باشد. این برنامه مشخص می کند هر قطعه چه زمانی وارد پروژه شود، در کدام قسمت تخلیه گردد و با چه ترتیب و تجهیزاتی نصب شود.
مراحل نصب اسکلت فلزی به ترتیب اجرا
بررسی نقشه های محاسباتی و اجرایی
اولین مرحله نصب اسکلت فلزی، بررسی دقیق نقشه های سازه، نقشه های شاپ دراوینگ و جزئیات اتصالات است. تیم اجرا باید پیش از آغاز عملیات، محل ستون ها، تراز طبقات، شماره قطعات، نوع اتصالات و ترتیب نصب را کنترل کند.
- ابعاد، جهت و محل قرارگیری ستون ها
- مشخصات صفحه ستون و بولت ها
- ارتفاع و تراز طبقات
- محل بادبندها و اعضای مهاربندی
- نوع، تعداد و قطر پیچ ها
- جزئیات اتصالات جوشی و ورق های اتصال
- وزن و ابعاد قطعات برای انتخاب جرثقیل
اگر میان نقشه معماری، سازه یا تاسیسات مغایرتی وجود داشته باشد، باید پیش از ساخت یا نصب قطعات برطرف شود. شروع عملیات بر اساس نقشه های ناقص یا اصلاح نشده، یکی از مهم ترین دلایل دوباره کاری در اجرای سازه فلزی است.
برنامه ریزی نصب و تجهیز کارگاه
پس از تایید نقشه ها، برنامه اجرایی نصب تهیه می شود. در این برنامه، ترتیب ورود و نصب قطعات، موقعیت استقرار جرثقیل، محل انبار اعضای فلزی و مسیر تردد ماشین آلات مشخص می گردد.
انتخاب جرثقیل باید بر اساس وزن سنگین ترین قطعه، ارتفاع نصب، شعاع کاری و وضعیت زمین انجام شود. زمین محل استقرار جرثقیل نیز باید ظرفیت کافی برای تحمل بار تجهیزات را داشته باشد. در اجرای پروژه های عمرانی، برنامه ریزی لجستیکی اهمیت بیشتری دارد؛ زیرا ممکن است چند عملیات اجرایی به صورت هم زمان در کارگاه انجام شوند.

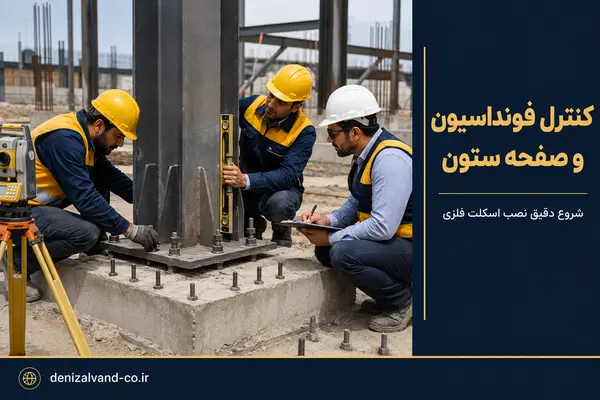

کنترل فونداسیون و آکس بندی
پیش از نصب اولین ستون، فونداسیون باید از نظر ابعاد، تراز و موقعیت آکس ها بررسی شود. محل محور ستون ها روی فونداسیون مشخص شده و فاصله میان آکس ها با نقشه سازه تطبیق داده می شود. اگر خطای جانمایی در این مرحله شناسایی نشود، هنگام نصب تیرهای اصلی یا اعضای مهاربندی مشکلات جدی ایجاد خواهد شد.
- تطابق محل ستون ها با آکس های نقشه
- کنترل تراز سطح فونداسیون
- بررسی ابعاد، فاصله و قائم بودن بولت ها
- کنترل طول بیرون زدگی بولت ها و سلامت رزوه ها
- بررسی وضعیت ظاهری بتن و فضای نصب مهره و واشر
نصب و تنظیم صفحه ستون
صفحه ستون رابط میان ستون فولادی و فونداسیون بتنی است و نیروهای ستون را به پی منتقل می کند. صفحه ستون باید در موقعیت دقیق، تراز مناسب و مطابق جزئیات نقشه نصب شود.
ابتدا صفحه ستون روی بولت ها قرار می گیرد و با استفاده از مهره های تنظیم یا صفحات زیرسری، تراز آن کنترل می شود. پس از تنظیم نهایی، فاصله زیر صفحه ستون با گروت مناسب پر می شود تا سطح انتقال بار یکنواختی ایجاد گردد.
حمل، تخلیه و دسته بندی قطعات فلزی
قطعات ساخته شده باید بر اساس ترتیب نصب به کارگاه ارسال شوند. شماره گذاری صحیح ستون ها، تیرها و بادبندها موجب می شود تیم نصب بتواند هر عضو را سریع و بدون اشتباه شناسایی کند.
قطعات نباید مستقیما روی خاک یا سطح ناهموار قرار گیرند. استفاده از پایه های چوبی یا فلزی مانع تماس آنها با رطوبت و آلودگی می شود. هنگام تخلیه نیز باید از تجهیزات و نقاط مناسب بلند کردن استفاده شود تا قطعات دچار خمیدگی، پیچش یا آسیب سطحی نشوند.

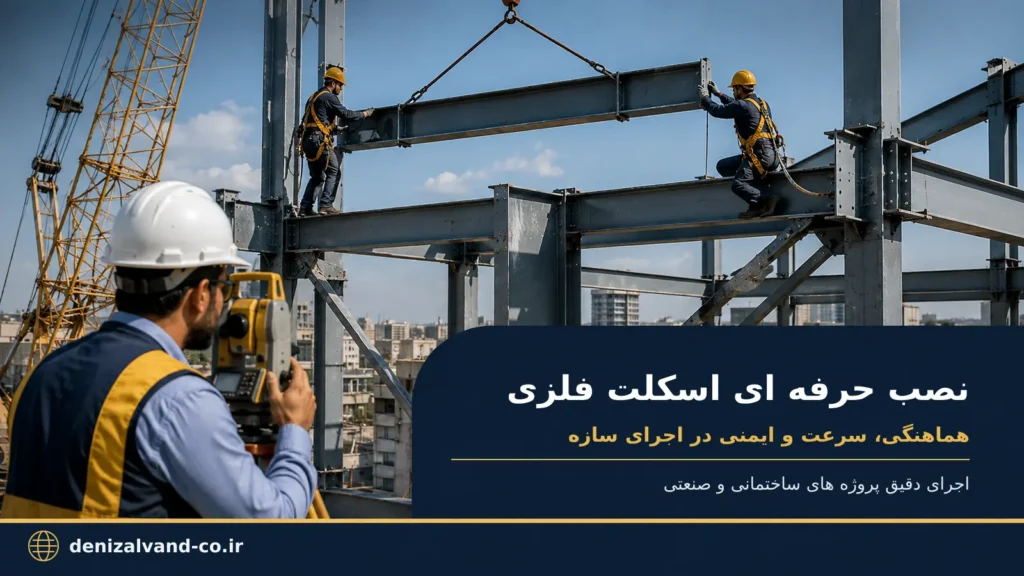

نصب ستون های فلزی
نصب ستون ها معمولا از یک محور یا دهانه پایدار آغاز می شود. ستون توسط جرثقیل بلند شده و به آرامی روی صفحه ستون قرار می گیرد. سپس مهره ها به صورت اولیه بسته می شوند تا امکان تنظیم موقعیت ستون وجود داشته باشد.
در این مرحله ستون هنوز پایداری نهایی ندارد؛ بنابراین باید با مهارهای موقت، کابل یا اعضای نگهدارنده تثبیت شود. پس از استقرار ستون، محل قرارگیری نسبت به آکس، جهت مقطع، شاقول بودن در دو جهت، ارتفاع نهایی و وضعیت بولت ها کنترل می شود.

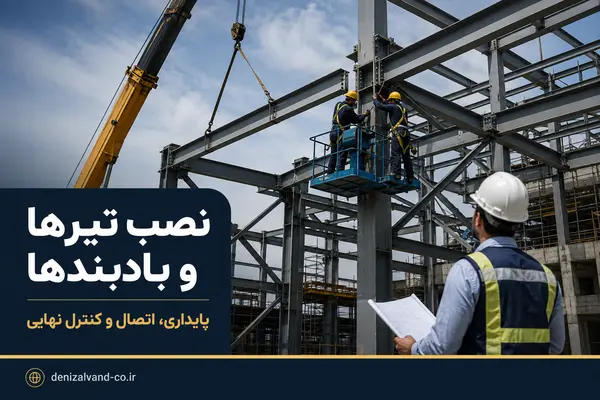

نصب تیرهای اصلی و فرعی
پس از نصب و مهار اولیه ستون ها، تیرهای اصلی بین ستون ها قرار می گیرند. اتصال اولیه تیرها معمولا با چند پیچ موقت یا خال جوش انجام می شود تا قاب سازه شکل بگیرد. بعد از تشکیل قاب اصلی، تیرهای فرعی مطابق ترتیب تعیین شده نصب می شوند.
اتصالات نهایی نباید پیش از کنترل هندسه کلی سازه تکمیل شوند؛ زیرا ممکن است برای تنظیم فاصله ستون ها یا تراز تیرها به جابه جایی جزئی اعضا نیاز باشد.
نصب بادبندها و اعضای مهاربندی
بادبندها نقش مهمی در مقاومت جانبی سازه در برابر باد و زلزله دارند. به همین دلیل نصب آنها نباید بدون برنامه به مراحل پایانی موکول شود. پس از تشکیل هر بخش از قاب، بادبندهای مربوط به همان قسمت باید نصب شوند تا پایداری جانبی سازه تامین شود.
محل ورق های اتصال، طول عضو، راستای بادبند و وضعیت پیچ ها یا جوش ها باید با نقشه اجرایی تطبیق داده شوند. در سازه های دارای قاب خمشی نیز جزئیات اتصال تیر به ستون باید دقیقا مطابق نقشه و دستورالعمل اجرایی پروژه اجرا شود.
شاقول کردن و تنظیم نهایی اسکلت
پس از نصب ستون ها، تیرها و مهاربندهای اصلی، هندسه سازه با استفاده از دوربین نقشه برداری و ابزارهای اندازه گیری کنترل می شود. این مرحله شامل بررسی شاقول بودن ستون ها، تراز تیرها، فاصله محورها و ابعاد دهانه ها است.
تنظیم ستون ها معمولا با کمک مهارهای موقت، جک یا تجهیزات کششی انجام می شود. پس از رسیدن سازه به وضعیت موردنظر، اتصالات نهایی تکمیل خواهند شد. انحراف ستون ها می تواند اجرای سقف، نما، دیوارچینی، آسانسور و تاسیسات را با مشکل مواجه کند.
تکمیل اتصالات پیچ و مهره ای
در سازه های پیچ و مهره ای، ابتدا پیچ ها به صورت اولیه بسته می شوند. پس از کنترل کامل موقعیت اعضا، عملیات سفت کردن نهایی بر اساس مشخصات فنی پروژه انجام می گیرد.
سطوح اتصال باید تمیز باشند و پیچ، مهره و واشرها از نظر نوع و ابعاد با نقشه تطبیق داده شوند. کنترل نوع و گرید پیچ، تعداد پیچ ها، نصب صحیح واشرها، وضعیت سوراخ ها و تماس مناسب صفحات اتصال از مهم ترین بخش های بازرسی است.
اجرای اتصالات جوشی
در اتصالات جوشی، کیفیت آماده سازی سطح و مهارت جوشکار تاثیر مستقیمی بر نتیجه نهایی دارد. محل جوش باید از زنگ زدگی، رنگ، چربی، رطوبت و آلودگی پاک شود. نوع الکترود، ترتیب جوشکاری، طول و اندازه جوش نیز باید مطابق نقشه و دستورالعمل اجرایی باشد.
جوش ها ابتدا بازرسی ظاهری می شوند و در صورت نیاز پروژه، آزمایش های تکمیلی طبق نظر ناظر و مشخصات فنی انجام می گیرد. اتصالات حساس نباید پیش از تایید بازرسی با رنگ یا پوشش نهایی پوشانده شوند.
اجرای گروت زیر صفحه ستون
پس از تنظیم نهایی ستون ها و تایید موقعیت آنها، فضای زیر صفحه ستون با گروت مناسب پر می شود. سطح بتن باید پیش از گروت ریزی تمیز و آماده شده باشد. گروت نیز باید تمام فضای زیر صفحه ستون را پر کند و فاقد حفره یا فضای خالی باشد.
اجرای گروت پیش از پایان تنظیم ستون ها می تواند اصلاح موقعیت سازه را دشوار کند؛ بنابراین زمان انجام آن باید با برنامه نصب هماهنگ باشد.
ترمیم پوشش و محافظت در برابر خوردگی
قطعات فلزی ممکن است در زمان حمل، تخلیه، جوشکاری یا نصب دچار آسیب سطحی شوند. پس از پایان بازرسی اتصالات، بخش های آسیب دیده تمیز و پوشش محافظ آنها ترمیم می شود.
انتخاب نوع رنگ یا پوشش ضدخوردگی به شرایط محیطی، کاربری ساختمان و مشخصات فنی پروژه بستگی دارد. در محیط های مرطوب، صنعتی یا خورنده، آماده سازی سطح و ضخامت پوشش اهمیت بیشتری پیدا می کند.
کنترل کیفیت و تحویل نهایی اسکلت فلزی
آخرین مرحله، بازرسی کامل سازه و ثبت نتایج کنترل کیفیت است. در این مرحله باید مطابقت سازه اجراشده با نقشه ها و مشخصات فنی بررسی شود. پس از تایید سازه، امکان اجرای سقف، دیوارها، نما و سایر عملیات ساختمانی فراهم خواهد شد.
برای پروژه هایی که علاوه بر سازه به اجرای کامل بخش های ساختمانی نیاز دارند، استفاده از خدمات پیمانکاری ابنیه می تواند هماهنگی مراحل مختلف پروژه را افزایش دهد.
جدول خلاصه مراحل نصب اسکلت فلزی
| مرحله | عملیات اصلی | مهم ترین کنترل |
|---|---|---|
| بررسی نقشه ها | مطالعه نقشه سازه و شاپ دراوینگ | رفع مغایرت ها پیش از اجرا |
| تجهیز کارگاه | برنامه ریزی حمل و استقرار جرثقیل | ایمنی مسیرها و تجهیزات |
| کنترل فونداسیون | آکس بندی و بررسی بولت ها | تراز و موقعیت دقیق |
| نصب صفحه ستون | تنظیم و تراز صفحات | تطابق با آکس ها |
| نصب ستون ها | استقرار و مهار موقت | شاقول بودن ستون |
| نصب تیرها | تشکیل قاب اصلی و فرعی | تراز و فاصله دهانه ها |
| نصب بادبندها | تامین پایداری جانبی | جهت و اتصال صحیح |
| تکمیل اتصالات | سفت کردن پیچ یا اجرای جوش | کیفیت و مطابقت با نقشه |
| گروت ریزی | پر کردن زیر صفحه ستون | نبود فضای خالی |
| بازرسی نهایی | کنترل هندسه و اتصالات | تایید ناظر و تحویل سازه |
چه عواملی بر مدت زمان نصب اسکلت فلزی تاثیر دارند؟
نمی توان مدت زمان ثابتی برای نصب تمام سازه های فلزی تعیین کرد. وزن و ابعاد سازه، تعداد طبقات، نوع اتصالات، پیچیدگی نقشه ها، شرایط دسترسی، ظرفیت جرثقیل، کیفیت ساخت قطعات، شرایط آب و هوایی و تجربه نیروهای اجرایی بر زمان نصب تاثیر می گذارند.
ساخت دقیق قطعات و تهیه برنامه حمل مناسب می تواند زمان نصب را کاهش دهد. در مقابل، ورود نامنظم اعضا، مغایرت ابعادی یا آماده نبودن فونداسیون باعث توقف عملیات و افزایش هزینه خواهد شد.
خطاهای رایج در اجرای اسکلت فلزی
بخشی از مشکلات سازه های فلزی به دلیل بی توجهی به کنترل های ساده پیش از نصب به وجود می آیند. مهم ترین خطاهای اجرایی عبارت اند از:
اشتباه در جهت یا شماره ستون ها
استفاده از نقشه های قدیمی
حذف مهاربندی موقت ستون ها
تکمیل اتصال پیش از شاقول کردن
استفاده از پیچ یا الکترود نامناسب
اجرای جوش روی سطح آلوده یا مرطوب
انبار کردن قطعات روی زمین
نصب دیرهنگام بادبندها
پوشاندن جوش پیش از بازرسی
انتخاب تیم اجرایی باتجربه و استفاده از چک لیست کنترل کیفیت، احتمال وقوع این خطاها را کاهش می دهد. مجموعه پیمانکاری خاکپور در اجرای پروژه های تجاری و اداری و سازه های فلزی، هماهنگی میان طراحی، ساخت، حمل و نصب را یکی از عوامل اصلی موفقیت پروژه می داند.
نکات ایمنی هنگام نصب اسکلت فلزی
کار در ارتفاع و جابه جایی قطعات سنگین، نصب اسکلت فلزی را به یکی از عملیات پرخطر ساختمانی تبدیل می کند. استفاده از کلاه، کفش ایمنی، دستکش، کمربند و سیستم جلوگیری از سقوط برای نیروهای اجرایی ضروری است.
محدوده حرکت جرثقیل باید مشخص شده و افراد غیرمرتبط از شعاع عملیات دور نگه داشته شوند. هیچ فردی نباید زیر بار معلق قرار گیرد. سیم بکسل ها، قلاب ها، شگل ها و تجهیزات بلند کردن بار نیز باید پیش از شروع کار بررسی شوند.
در شرایط باد شدید، بارندگی یا کاهش دید، ادامه عملیات نصب قطعات بزرگ می تواند خطرناک باشد. تصمیم گیری درباره توقف یا ادامه کار باید بر اساس شرایط واقعی کارگاه و نظر مسئول ایمنی انجام شود.
چگونه پیمانکار مناسب نصب اسکلت فلزی را انتخاب کنیم؟
پیمانکار نصب باید علاوه بر تجهیزات مناسب، توانایی بررسی نقشه ها، برنامه ریزی حمل، مدیریت نیروها و کنترل کیفیت اتصالات را داشته باشد. قیمت پایین به تنهایی معیار مناسبی برای انتخاب پیمانکار نیست؛ زیرا اصلاح خطاهای سازه ای پس از نصب می تواند هزینه بسیار بیشتری به پروژه تحمیل کند.
قبل از عقد قرارداد، بهتر است سوابق اجرایی، توان فنی، تجهیزات، برنامه زمان بندی، محدوده مسئولیت ها و روش کنترل کیفیت پیمانکار بررسی شود. مشاهده پروژه های اجراشده پیمانکاری خاکپور می تواند تصویر روشن تری از حوزه فعالیت و تجربه اجرایی این مجموعه ارائه دهد.
جمع بندی مراحل اجرای اسکلت فلزی
مراحل نصب اسکلت فلزی از بررسی نقشه ها و کنترل فونداسیون آغاز می شود و با نصب ستون ها، تیرها، بادبندها، اجرای اتصالات، شاقول کردن سازه، گروت ریزی و بازرسی نهایی ادامه پیدا می کند. کیفیت هر مرحله بر ایمنی، دوام و سرعت اجرای مراحل بعدی ساختمان تاثیر مستقیم دارد.
برنامه ریزی دقیق، حمل منظم قطعات، استفاده از تجهیزات مناسب، رعایت ترتیب نصب و کنترل مستمر اتصالات، مهم ترین عوامل موفقیت در اجرای سازه فلزی هستند.
سوالات متداول درباره مراحل نصب اسکلت فلزی
نصب اسکلت فلزی از کدام قسمت ساختمان شروع می شود؟
عملیات معمولا پس از کنترل فونداسیون و صفحه ستون ها، از یک محور یا دهانه پایدار آغاز می شود. ستون ها نصب و مهار شده و سپس تیرها و اعضای مهاربندی همان بخش اجرا می شوند.
نصب اسکلت فلزی چقدر زمان می برد؟
مدت نصب به وزن سازه، تعداد طبقات، نوع اتصالات، دسترسی کارگاه، تجهیزات و کیفیت ساخت قطعات بستگی دارد. پس از بررسی نقشه ها و شرایط پروژه می توان زمان دقیق تری ارائه کرد.
اسکلت فلزی جوشی بهتر است یا پیچ و مهره ای؟
هر دو روش در صورت طراحی و اجرای صحیح قابل استفاده هستند. انتخاب روش مناسب به نوع پروژه، نقشه سازه، شرایط ساخت و نصب، برنامه زمانی و الزامات فنی بستگی دارد.
آیا شاقول کردن ستون ها باید قبل از تکمیل اتصالات انجام شود؟
بله. ابتدا اتصالات به صورت موقت اجرا می شوند و پس از کنترل آکس ها، ترازها و شاقول بودن ستون ها، اتصالات نهایی تکمیل خواهند شد.
گروت ریزی صفحه ستون در چه زمانی انجام می شود؟
گروت ریزی معمولا پس از تنظیم، شاقول کردن و تایید موقعیت نهایی ستون ها انجام می شود تا فضای زیر صفحه ستون به صورت کامل و یکنواخت پر شود.
مهم ترین کنترل هنگام تحویل اسکلت فلزی چیست؟
تطابق سازه با نقشه های اجرایی، شاقول بودن ستون ها، تراز تیرها، کامل بودن بادبندها، کیفیت اتصالات، وضعیت صفحه ستون و پوشش ضدخوردگی از مهم ترین موارد کنترل نهایی هستند.
